Выпрямительные системы CORDEX
Энергетика и инженерия > Выпрямительные системы > CORDEX
СИСТЕМНЫЕ КОНТРОЛЛЕРЫ СЕРИИ "CXC" (устаревшие)
Cordex CXCi+ System controller
2RU контроллер CXCi+ для систем 1.2kW
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей:
Вх. напряжение: 10 to 65VDC
Ток: <100mA@48Vdc
<200mA@24Vdc
<400mA@12Vdc
<200mA@24Vdc
<400mA@12Vdc
Размеры, ШхГхВ: 88х26х280 мм
Вес: 0.45 кг
Cordex CXCM1 System controller
2RU контроллер CXCM1 для систем 1.2kW
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей:
Вх. напряжение: 10 to 60VDC
Интерфейсы: 1xRS485, 1xEthernet
Размеры, ШхГхВ: 44х888х318 мм
Вес: 0.45 кг
Cordex CXCM2 System controller
2RU контроллер CXCM2 для систем 1.8kW
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей: графический, сенсорный
Вх. напряжение: 17 to 65VDC
Интерфейсы: 1xEthernet
Ток: <100mA@48Vdc
<200mA@24Vdc
<200mA@24Vdc
Размеры, ШхГхВ: 97х123х247 мм
Вес: 1.8 кг
Cordex CXCM4 System controller
4RU контроллер CXCM4 для систем 3.1kW (3.6kW)
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей: графический, сенсорный
Вх. напряжение: 17 to 65VDC
Ток: <100mA@48Vdc
Ток: <100mA@48Vdc
<200mA@24Vdc
Интерфейсы: 1xRS-232, 1xEthernet
Размеры, ШхГхВ: 177х87х257 мм
Вес: 1.8 кг

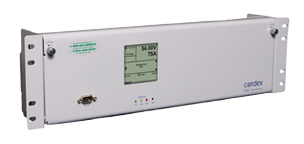

Контроллер Cordex CXCR
Cordex CXCR Controller, Rack Mount
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей: сенсорный, графический
Светодиодная индикация:
Интерфейсы: 1xRS-232, 1xRS-485, 1xEthernet, 1xCAN
Вх. напряжение: 17 до 65Vdc
Влажность окружающей среды: от 0 до 95 %
Вес: 6.2 кг
Контроллер Cordex CXCR
Cordex CXCR Controller, Rack Mount
СНЯТ С ПРОИЗВОДСТВА
ЖК-дисплей: сенсорный, графический
Светодиодная индикация:
Интерфейсы: 1xRS-232, 1xRS-485, 1xEthernet, 1xCAN
Вх. напряжение: 90 до 300Vdc
Влажность окружающей среды: от 0 до 95 %
Вес: 6.2 кг
СИСТЕМНЫЕ КОНТРОЛЛЕРЫ СЕРИИ "CXC HP"
Контроллер Cordex CXC HP
Cordex CXC HP Controller, Standalone
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Влажность окружающей среды: от 0 до 95 %
Вес: 0.45 кг
Cordex CXCi HP System controller
Cordex CXCi HP Controller, Standalone
ЖК-дисплей: графический
Светодиодная индикация:
Интерфейсы: 1xCAN, 1xEthernet, 1xUSB
Влажность окружающей среды: от 0 до 95 %
Вес: 0.45 кг
Cordex CXCM1 HP System controller
2RU контроллер CXCM1 для систем 1.2kW
ЖК-дисплей: графический
Вх. напряжение: 10 to 60VDC
Интерфейсы: 1xCAN, 1xEthernet, 1xUSB
Размеры, ШхГхВ: 44х888х318 мм
Вес: 0.45 кг
ПЕРИФЕРИЙНЫЕ МОДУЛИ ДЛЯ КОНТРОЛЛЕРА СЕРИИ "CXC HP"
Cordex CXC HP HV-ADIO
Периферийный модуль аналоговых и цифровых сигналов
ЖК-дисплей: нет
Напряжение вх: >90 до >300VDC
Размеры, ШхГхВ: 198х84х38 мм
В упаковке: 265х135х80 мм
Вес: 1 кг
Cordex CXC HP L-ADIO
Периферийный модуль аналоговых и цифровых сигналов
ЖК-дисплей: нет
Напряжение: >10 до >60VDC
Размеры, ШхГхВ: 84х200х30 мм
Вес: 0.27 кг
Cordex CXC HP 6i-ADIO
Периферийный модуль аналоговых и цифровых сигналов
ЖК-дисплей: нет
Напряжение: >10 до >60VDC
Размеры, ШхГхВ: 84х200х30 мм
Вес: 0.20 кг
Cordex RIPM
Периферийный модуль расширения питания
Напряжение:
Размеры, ШхГхВ: 84х84х30 мм
Вес: 0.10 кг
КОНТРОЛЛЕРНЫЕ СБОРКИ СЕРИИ "CXC HP"
Cordex CXC HP + 1 x L-ADIO
CXC HP + L-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 520х200х180 мм
Объём: 0,02м3
Вес: 3.5 кг
Cordex CXC HP + 2 x L-ADIO
CXC HP + 2xL-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 520х200х180 мм
Объём: 0,02м3
Вес: 3.8 кг
Cordex CXC HP + L-ADIO + 6i-ADIO
CXC HP + L-ADIO + 6i-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 520х200х180 мм
Объём: 0,02м3
Вес: 3.7 кг
Cordex CXC HP + 1 x HV-ADIO
CXC HP + HV-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 595х185х195 мм
Объём: 0,02м3
Вес: 3.5 кг
Cordex CXC HP + 2 x HV-ADIO
CXC HP + 2xHV-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 520х200х180 мм
Объём: 0,02м3
Вес: 3.8 кг
ВЫПРЯМИТЕЛЬНЫЕ СИСТЕМЫ CORDEX
12VDC

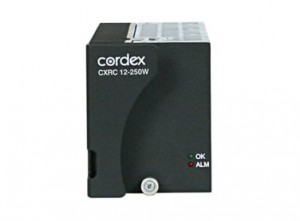

Cordex CXRC 12VDC 250W
Выпрямительный модуль
Cordex CXRC 12VDC 250W
Ток: 20.8A@12Vdc
Коррекция коэффициента мощности
Охлаждение: Конвективное
Горячая замена
Вес: 1.4 кг
Cordex CXRC 12VDC 250W Полка для 4 модулей
Полка выпрямительной системы
Cordex CXRC 12VDC 1000W
Ток: 83A@12Vdc
Форм фактор: 19/23"
Распределительный блок: на 4 автомата
Контроллер: CXCi - встроенный
Охлаждение: Конвективное
Интерфейсы: 1xCAN, 1xEthernet
Горячая замена
Вес: 6.9 кг
Cordex CXRC 12VDC 250W Полка для 5 модулей
Полка выпрямительной системы
Cordex CXRC 12VDC 1250W
Ток: 83A@12Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXCi - встроенный
Охлаждение: Конвективное
Интерфейсы: 1xCAN, 1xEthernet
Горячая замена
Вес: 6.9 кг
24VDC
Cordex CXRC 24VDC 400W
Выпрямительный модуль
Cordex CXRC 24VDC 400W
Ток: 14A@24Vdc
Коррекция коэффициента мощности
Охлаждение: Конвективное
Горячая замена
Вес: 1.4 кг
Cordex CXRC 24VDC 400W Полка для 4 модулей
Полка выпрямительной системы
Cordex CXRC 24VDC 1,6kW
Ток: 70A@24Vdc
Форм фактор: 19/23"
Распределительный блок: на 4 автомата
Контроллер: CXCi HP - встроенный
Охлаждение: Конвективное
Интерфейсы: 1xUSB, 1xEthernet
Горячая замена
Вес: 6.9 кг
Cordex PSU 24-400W
Выпрямительный модуль
Cordex PSU 24-400W
Вых. напр.: 20-30VDC
Ток: 14A max
Охлаждение: Естественное
Горячая замена
Вес: 3 кг

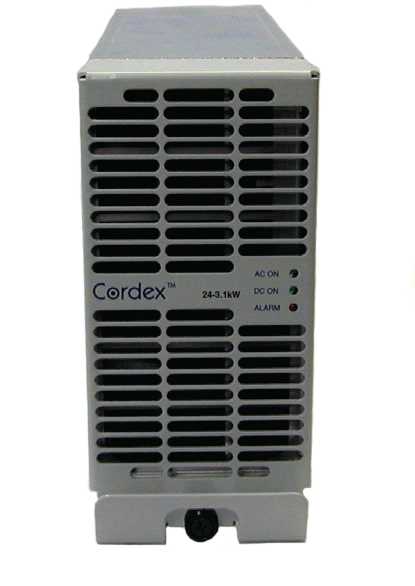

Cordex CXRF 24VDC 3,1kW
Выпрямительный модуль
Cordex CXRF 24VDC 3,1kW
Ток: 130A@24Vdc
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 4.6 кг
Cordex CXRF 24VDC 3,1kW Полка 19/23" для 5 модулей
Полка выпрямительной системы
Cordex CXRF 24VDC 15,5kW
Ток: 130A@24Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXCM4 - (опция)
Охлаждение: Вентиляторное
Интерфейсы: 1xCAN, 1xEthernet
Горячая замена
Вес: 8,5 кг
Cordex CXRF 24VDC 3,1kW Полка 23" для 6 модулей
Полка выпрямительной системы
Cordex CXRF 24VDC 18,6kW
Ток: 130A@24Vdc
Форм фактор: 23"
Распределительный блок: нет
Контроллер: CXCM4 - (опция)
Охлаждение: Вентиляторное
Интерфейсы: 1xCAN, 1xEthernet
Горячая замена
Вес: 9,5 кг
48VDC

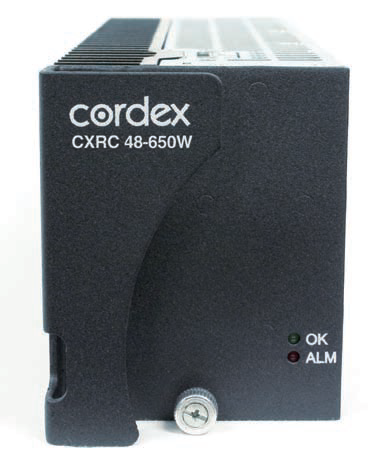

Cordex CXRC 48VDC 650W
Выпрямительный модуль
Cordex CXRC 48VDC 650W
Ток: 12A@54Vdc, 13,5A@48Vdc
Охлаждение: Естественное
Горячая замена
Вес: 1,4 кг
Cordex PSU 48-650W
Выпрямительный модуль
Cordex PSU 48-650W
Ток: 12A@54Vdc, 13,5A@48Vdc
Охлаждение: Естественное
Горячая замена
Вес: 3 кг
Cordex CXRF HP 48VDC 1,2kW
Выпрямительный модуль
Cordex CXRF HP 48VDC 1,2kW
Ток: 25A@48Vdc
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 1,23 кг
Cordex CXRC 24VDC 400W Полка для 5 модулей
Полка выпрямительной системы
Cordex CXRC 24VDC 2kW
Ток: 70A@24Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXCi - встроенный
Охлаждение: Конвективное
Интерфейсы: 1xUSB, 1xEthernet
Горячая замена
Вес: 6.9 кг
Cordex CXRF HP 48VDC 2,4kW
Выпрямительный модуль
Cordex CXRF HP 48VDC 2,4kW
Ток: 50A@48Vdc
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 1,76 кг
Cordex CXRF HP 48VDC 4,0kW
Выпрямительный модуль
Cordex CXRF HP 48VDC 4,0kW
Ток: 74A@54Vdc, 83,3A@48Vdc
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 3,9 кг
Cordex CXRF HP 48VDC 12kW/480
Выпрямительный модуль 3-х фазный
Cordex CXRF HP 48VDC 12kW/480
Напр. вых.: от 42 до 58VDC
Ток: max 220A
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 12,8 кг
Cordex CXRF HP 48VDC 3kW
Выпрямительный модуль
Cordex CXRF HP 48VDC 3kW
Ток: (62,5Amax.@48Vdc) 55A@54Vdc
Коррекция коэффициента мощности
Охлаждение: Вентиляторное
Горячая замена
Вес: 1,83 кг
125VDC
Cordex CXRС 125VDC до 6,6kW Полка 19/23" для 6 модулей
Полка выпрямительной системы
Cordex CXRC 125VDC 6,6kW
Ток: 52A@125Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXC HP - (внешний)
Охлаждение: Конвекционное
Интерфейсы: 1xCAN
Горячая замена
Вес: 7,3 кг
Cordex CXRF 125VDC 4,4kW
Выпрямительный модуль
Cordex CXRF 125VDC 4,4kW
Ток: 35A@125Vdc
Коррекция коэффициента мощности
Охлаждение: Принудительное
Горячая замена
Вес: 5,365 кг
Cordex CXRC 125VDC 1,1kW
Выпрямительный модуль
Cordex CXRC 125VDC 1,1kW
Ток: 8,8A@125Vdc
Коррекция коэффициента мощности
Охлаждение: Конвективное
Горячая замена
Вес: 3,5 кг
220VDC
Cordex CXRC 220VDC 1,1kW
Выпрямительный модуль
Cordex CXRC 220VDC 1,1kW
Ток: 5A@220Vdc
Коррекция коэффициента мощности
Охлаждение: Конвективное
Горячая замена
Вес: 3,5 кг
Cordex CXRС 220VDC до 6,6kW Полка 19/23" для 6 модулей
Полка выпрямительной системы
Cordex CXRC 220VDC 6,6kW
Ток: 30A@220Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXC HP - (внешний)
Охлаждение: Конвекционное
Интерфейсы: 1xCAN
Горячая замена
Вес: 7,3 кг
Cordex CXRF 220VDC 4,4kW
Выпрямительный модуль
Cordex CXRF 220VDC 4,4kW
Ток: 20A@220Vdc
Коррекция коэффициента мощности
Охлаждение: Принудительное
Горячая замена
Вес: 5,365 кг
Cordex CXRF 125VDC до 22kW Полка 19/23" для 5 модулей
Полка выпрямительной системы
Cordex CXRF 220VDC 22kW
Ток: 35A@125Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXC HP - (внешний)
Охлаждение: Конвекционное
Интерфейсы: 1xCAN
Горячая замена
Вес: 8,5 кг
Cordex CXRF 220VDC до 22kW Полка 19/23" для 5 модулей
Полка выпрямительной системы
Cordex CXRF 220VDC 22kW
Ток: 20A@220Vdc
Форм фактор: 19/23"
Распределительный блок: нет
Контроллер: CXC HP - (внешний)
Охлаждение: Конвекционное
Интерфейсы: 1xCAN
Горячая замена
Вес: 8,5 кг
