Cordex CXC HP HV-ADIO 60-300В DC Controller

Энергетика и инженерия > Электрооборудование > Выпрямительные системы > CORDEX > Контроллеры
Контроллер Cordex CXC HP + HV-ADIO
p/n: 0180046-014
CXC HP HV-ADIO Rack Mount Controller
Цветной LCD-дисплей: сенсорный, графический 480х272 пикселей
Светодиодная индикация:
Интерфейсы: 2xCAN, 2xEthernet, 2xUSB
Тип установки: В стойку 19/23"
Влажность окружающей среды: от 0 до 95 %
Размеры, ШхГхВ: 431х100х131 мм
Габариты в упаковке: 520х200х180
Объём: 0,02м3
Вес: 3.5 кг
Ограниченное количество
95.162,34 руб
Добавить

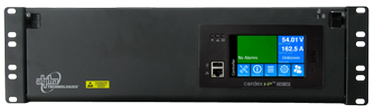

Контроллер Cordex™ CXC HP
с периферийным модулем HV-ADIO
Сборка для монтажа в стойку 19/23"

CXC HP - это усовершенствованный системный контроллер, предназначенный для работы с базовыми или сложными энергосистемами. Он пришёл на смену устаревшей модели CXCR Controller
HV-ADIO - это стандартное аналоговое и цифровое периферийное устройство ввода-вывода для систем с высоким напряжением (от 60 до 300 В постоянного тока). HV-ADIO осуществляет связь по шине CAN с контроллером и предоставляет пользователю доступ к управлению вводом-выводом через контроллер CXC HP.
RIPM - Модуль расширения питания. Обеспечивает несколько входов питания для контроллера CXC HP и любых периферийных устройств ввода/вывода, таких как HV-ADIO.

Part Number: 0180046-014
p/n: 018-0046-014
Контроллер CXC HP - сборка  для монтажа в стойку 19/23" 3U
с 1 модулем HV-ADIO



Состав
Cordex CXC HP, для HV - систем 125/220VDC, 19/23", 3U Rack Mount, HV-ADIO [I/O = 2V,2T,1C,2CT,4Dig,6Rel], RIPM - Расширенный модуль питания
Контроллер CXC HP
Модуль аналоговых и цифровых сигналов HV-ADIO
Расширенный модуль питания
RIPM
p/n: 0180036-002
Cordex HP Контроллер
p/n: 0180057-001
Cordex HP HV-ADIO
p/n: 0180045-001
Cordex HP RIPM
FEATURES
ELECTRICAL
User Interface

Входное напряжение:...............
10 to 60 Vdc
Local GUI:...............................................
LCD touch screen display for local access
MECHANICAL
Display:...................................................

Web UI:....................................................
Full graphic LCD, 480x272 pixels, with backlight and contrast adjustment
Embedded web based UI accessed
via Ethernet using internet browser
(Firefox, Chrome, IE)
Габариты и вес:
mm:.......................................................
inches:..................................................
Вес:.................................................

83.5H x 153.8W x 46.2D
3.3H x 6.1W x 1.8D
0.45кг (1.0 lb)
Audio: .......................................
Built in multi-tone speaker
ENVIRONMENTAL
LED indicators:...........................
System OK – Green
Minor – Amber
Major/Critical - Red
Temperature:
Humidity:
-40 to +65°C
0 to 95% RH non-condensing
Battery
AGENCY COMPLIANCE
• Automatic battery test
• Battery runtime and capacity indication
• Charge current control
• Temperature compensation
• Equalize
• Absorption charge settings with entry/exit criteria
Safety:..............................................

EMC:................................................
Emissions:........................................


Immunity:..............................
CSA C22.2 No 60950-1
CE Marked
ETSI 300 386
CFR47 (FCC) Part 15 Class B
EN55022 (CISPR 22) Class B
C-Tick
EN 61000-4-2/3/4/5/6
System
RELATED COMPONENTS
• User management – Admin + 5 users with confgurable access rights
• Advanced inventory management with custom inventory items
• User confgurable alarms and custom data
• Advanced equation editing with timers and counters
• Software, frmware, and confguration fle upgrade management
• CAN Bus interface to Cordex power electronics and peripherals
• Custom data logging and performance monitoring
• Power save feature for optimizing system efciency
3U rack mount assembly: 0180046
DIN rail mount kit: 0370190/0370196
Redundant input power module: 0180045

Cordex HP Контроллер       Cordex HP HV-ADIO
         CXC HP              +                  HV-ADIO
Communication
SNMP:....................................................
SNMP v3 via Ethernet. Compatible with subscription and discovery services
TCP/IP:....................................................
Email:......................................................
IPv4 or IPv6
SMTP via Ethernet
Cordex HP HV-ADIO 19" open
Communication ports
CAN:.......................................................

Ethernet:................................................

USB:.......................................................
2x Ports for communication to Cordex series power electronics peripherals
2x Ports front and rear; 10/100 Base T with full/half duplex; Auto MDI/MDI-X
2x USB 2.0 Ports front and rear
Cordex HP КонтроллерСИСТЕМНЫЙ КОНТРОЛЛЕР
CXC HP - это усовершенствованный системный контроллер, предназначенный для работы с базовыми или сложными энергосистемами. Хотя CXC HP, разработан в основном для оптимизации функционирования продуктов питания Cordex, он может использоваться также для расширенного мониторинга и автоматизации стороннего оборудования.
Контроллер CXC HP использует внешние аналоговые и цифровые периферийные устройства ввода/вывода для обеспечения широкого спектра приложений мониторинга. Контроллер монтируется в панель 19"
CXC HP позволяет пользователю настраивать, контролировать и управлять всей энергосистемой с помощью локального цветного сенсорного экрана. Контроллер включает в себя два Ethernet - порта и USB - порта для обеспечения множества точек доступа к сети связи с различными преимуществами, такими как удалённая связь, доступ к локальному веб-интерфейсу и управление файлами.

Кликните мышкой на корзину для покупки / заказа контроллера.
ПЕРЕФЕРИЙНЫЕ УСТРОЙСТВА ВВОДА-ВЫВОДА
L-ADIO - большой аналоговый цифровой вход представляет собой периферийное устройство системы низкого напряжения, которое обеспечивает 8 цифровых входов, 12 аналоговых входов и 12 реле формы C. В будущем, в систему могут быть включены дополнительные периферийные устройства ввода/вывода, которые также будут модернизироваться в дальнейшем.
HV-ADIO - Устройство аналогового и цифрового входа высокого напряжения до 300 вольт. Состоит из 4 цифровых входов, 7 аналоговых входов и 6 реле формы C.
6I-ADIO - включает 6 токовых (шунтирующих) входов.
SYSTEM I/O PERIPHERALS
Модель
L-ADIO
6i-ADIO
HV-ADIO
P/N
01800390-002
0180051-001
0180057-001

Cordex HP L-ADIO


Cordex HP 6i-ADIO

Cordex HP HV-ADIO


Размеры
84 В x 200 Ш x 30 Д (мм)
3.3H x 7.9W x 1.2D (in)
84В x 200 Ш x 30 Д (мм)
3.3H x 7.9W x 1.2D (in)
84 x 198 x 38 (мм)
3.3 x 7.8 x 1.5 (in)
Вес
0.27кг (0.6lb) 0.20кг (0.44lb) 1кг (2lb)
Входы напряжения
4 BiV (-60 to +60Vdc)- 2 (±300Vdc)
Шунтирующие входы
4 (25 до 200mV) 6 (25 до 200mV) 1 (25 до 200mv)
Временные входы
4- 2
Цифровые входы
8- 4
Аналоговые входы
12 (60V rated)- 6 (220V rated)
DCCT входы
- 2 (±10Vdc)
Расширенный модуль питания (RIPM)


Добавить в корзину
Cordex HP RIPM
p/n: 0180045-001
Модуль расширения питания (RIPM) обеспечивает несколько входов питания для контроллера CXC HP и любых периферийных устройств ввода/вывода, таких как L-ADIO. Устройство позволяет пользователям подключать питание системы к устройствам управления из нескольких мест (например, от батареи и стороны нагрузки LVD) и обеспечивает защиту диода или защиту между входами питания.
